NAT

네트워킹에서 빼놓을 수 없는 NAT(Network Address Translation) 에 대해서 살펴보자.

ISP 제공 업체(SK, KT 등)에서 제공해주는 인터넷 회선은 기본적으로 한 대의 기기만 직접적으로 연결할 수 있다. “공유기(Router)”는 하나의 인터넷 회선을 연결하여, 이를 내부 네트워크로 나누고, 각 기기에 인터넷을 사용할 수 있는 사설 IP를 “무선 랜카드 or 유선 랜카드(Network Interface Card)” 에 자동으로 할당해준다. 이 덕분에, 여러 기기가 하나의 “인터넷 회선”을 통해 인터넷에 접속할 수 있는 환경이 만들어진다.

Private IP 범위

  • 10.0.0.0 ~ 10.255.255.255
  • 172.16.0.0 ~ 172.31.255.255
  • 192.168.0.0 ~ 192.168.255.255

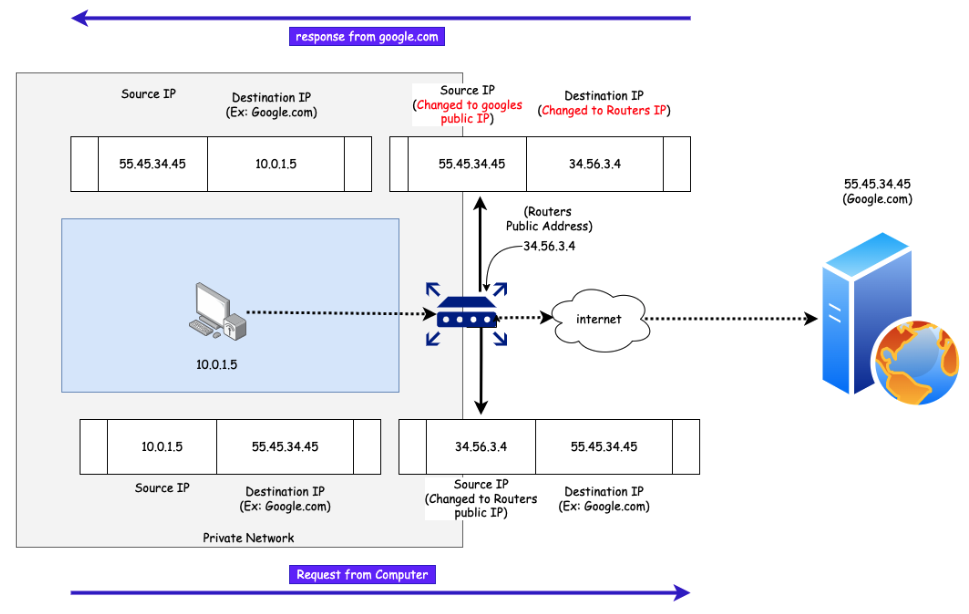

우리의 Peer(Mac, iPhone 등) 들은 공유기 등을 통해서 IP 를 할당받는데 이때 IP 는 사설(private) IP 이며, 이러한 peer 를 구분하기 위해서 Port Forwarding 이 필요하다. 그리고 이러한 사설 IP 가 인터넷 통신을 하기 위해서는 공인(public) IP 로 변환이 되어야 한다. 이러한 네트워크 주소 변환 매커니즘(NAT)을 사용하는 이유는 이는 IPv4 자원을 절약하고, 보안을 강화하기 위해서이다. NAT 를 사용하면 외부에서 내부 디바이스로 임의 접근이 기본적으로 차단된다.

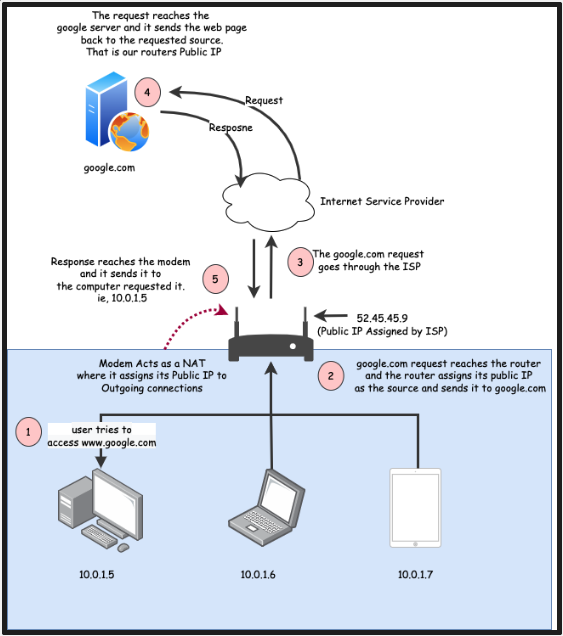

What is NAT? How Does NAT Work?

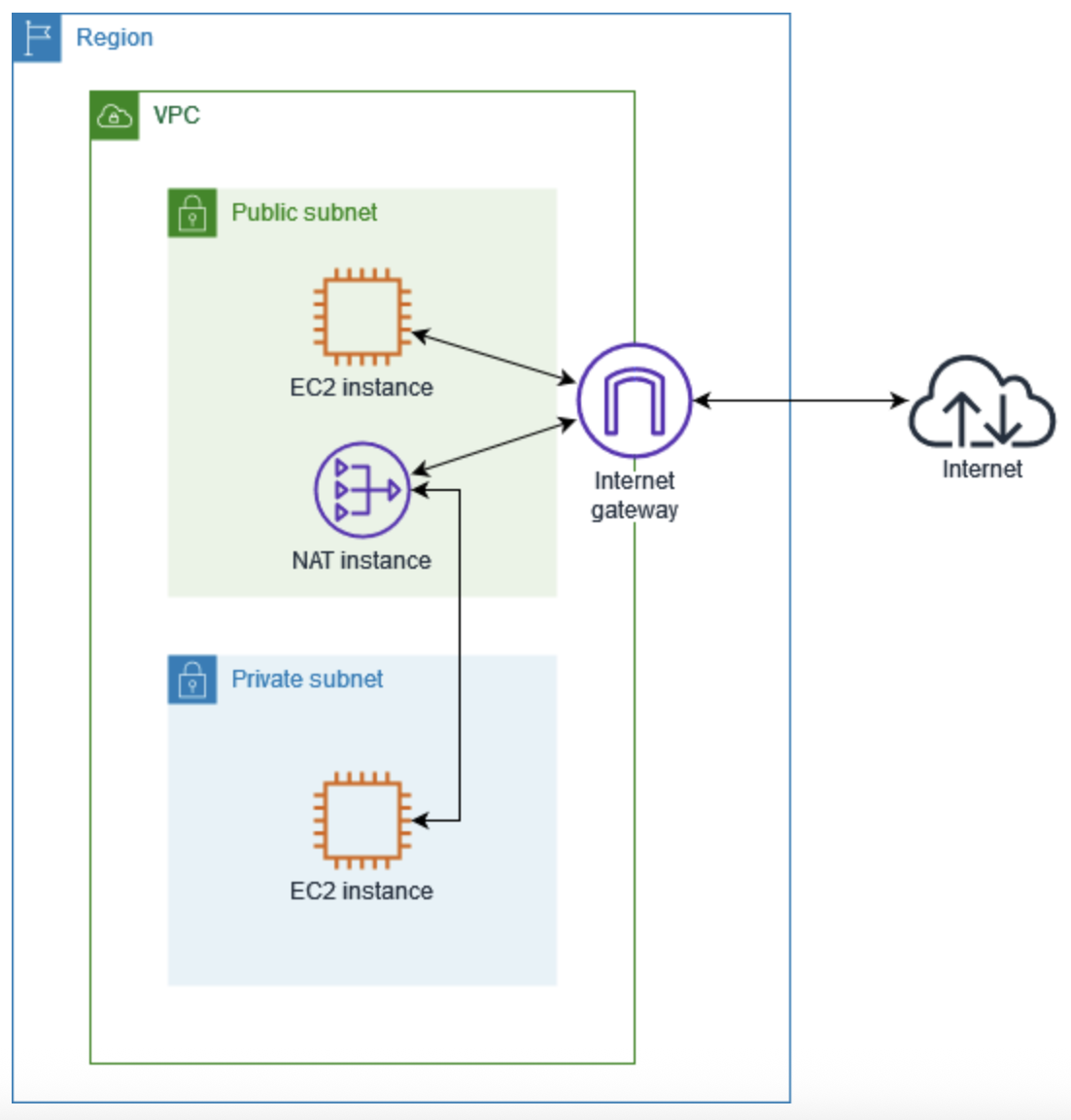

AWS 에서 NAT 인스턴스를 사용하면 프라이빗 서브넷의 리소스가 Virtual Private Cloud(VPC) 외부의 대상과 통신할 수 있다.

NAT 인스턴스는 인터넷에 액세스할 수 있어야 하므로, 퍼블릭 서브넷(인터넷 게이트웨이로 가는 경로가 있는 라우팅 테이블이 있는 서브넷)에 있어야 하며, NAT 인스턴스에는 퍼블릭 IP 주소 또는 탄력적 IP 주소가 있어야 한다.

NAT Traversal

NAT 는 IP 부족 해결 및 보안을 위한 기술이기 때문에 기본적으로 외부에서 내부로 들어오는 패킷은 기본적으로 차단한다. 따라서 WebRTC/P2P 상황에서 Peer 들은 서로의 사설 IP 를 모르고 공인 IP 만 안다고 해결되지 않는다.

[Client A] ---?---> [Client B]
   (NAT)              (NAT)

이러한 문제를 해결하기 위해서 NAT Traversal 이 필요하다. 핵심 아이디어는 내부에서 패킷이 나가면 NAT 가 길을 열어주는 것이다. 즉, "내부에서 먼저 말을 걸어야(Outbound Traffic), 외부의 응답(Inbound Traffic)을 허용한다" 는 메커니즘이 이다.

  1. 내부 → 외부 패킷 전송(Outbound)
  2. NAT 가 포트 매핑 생성(Nat Table)
    • The "Hole": 내부에서 패킷이 나갈 때 생성된 이 매핑 테이블의 항목이 바로 외부에서 들어올 수 있는 '구멍(Hole)'이 된다.
  3. 외부에서 해당 포트로 응답 가능

Outbound Packet 이 NAT Table 을 생성하는 Trigger 이다.

Protocol	Internal Addr (Inside)	External Addr (Outside)	Destination (Remote)
UDP	        192.168.1.5:5000	    211.45.10.2:**45000**	8.8.8.8:3478

NAT Table 에 정보가 남아있는 동안(TTL) 외부에서 공유기의 특정 IP:Port 로 패킷을 보내면 공유기는 테이블을 참조하여 목적지로 토스해준다.

NAT Table & Timeout

NAT Table 은 TTL 이 존재한다. 그리고 이 내용 자체가 상당히 중요하다.

즉, TTL 만료 시 다음과 같은 실무 장애가 발생할 수 있다.

  • “왜 갑자기 연결이 끊겼지?”
  • “왜 일정 시간 지나면 다시 못 붙지?”

따라서 양방향 스트리밍에서는 ping/pong, keepalive 등을 사용하여 NAT 테이블을 지속적으로 유지해주는 것이 중요하다.

CGNAT

CGNAT(Carrier Grade NAT)는 ISP(통신사) 레벨에서 수행되는 NAT이다. 일반 가정의 공유기가 NAT를 수행하듯, 통신사 네트워크가 대규모 NAT를 수행한다.

CGNAT의 등장 배경은 명확하다.

  • IPv4 주소 고갈
  • 모바일 디바이스 폭증
  • 보안 및 네트워크 관리 필요성

IPv4 주소는 약 43억 개에 불과하며, 스마트폰·차량·IoT가 폭발적으로 증가하면서 단말마다 공인 IP를 할당하는 방식은 이미 불가능해졌다.

이러한 해결책이 바로 통신사 단위 NAT, 즉 CGNAT 이다.

특징으로는 단말은 공인 IP를 전혀 모르며, 통신사 내부에서도 여러 단계 NAT가 존재한다. 외부에서 단말로 직접 접근하는 경로 자체가 없다.

CGNAT 은 아래 주소 대역을 사용한다.

// ISP 내부 전용 NAT 주소
100.64.0.0 ~ 100.127.255.255

사설 IP처럼 보이지만 일반 Private IP(10/172/192)와는 다르다.

NAT Sequence Diagrams

Outbound Traffic - NAT Table 생성

내부 클라이언트가 외부 서버로 요청을 보낼 때 NAT Table 이 생성되는 과정:

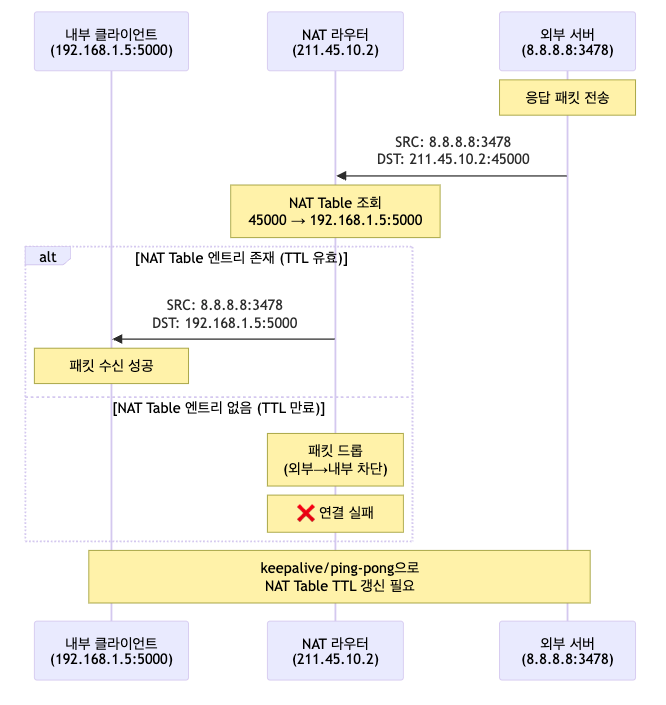

Inbound Traffic - NAT Traversal

외부 서버의 응답이 NAT Table을 통해 내부 클라이언트로 전달되는 과정:

위 다이어그램은 다음을 보여준다:

  • Outbound: 내부에서 외부로 패킷이 나갈 때 NAT Table 엔트리가 생성되는 과정
  • Inbound: NAT Table을 참조하여 외부 응답이 내부로 전달되는 과정
  • TTL 관리: NAT Table의 TTL이 만료되면 Inbound 패킷이 차단되므로 keepalive가 필요함
