DIGITAL KEY

Digital Key 란 차량 접근 인증에 사용되는 디지털 자격증명(Digital credentials used to authenticate access to the vehicle) 이다.

Digital Key 는 NFC 또는 UWB 로 동작하며 다양한 Digital Wallet(Mobile Wallet, e.g Google Wallet, Samsung Wallet, Apple Wallet)과 호환되며 스마트 기기에 저장된다.

예를 들어 스마트 기기에 Digital Key 가 저장되어있다면, 차량에 접근하면 버튼을 누르지 않아도 자동으로 문이 열리고 시동이 걸린다. 디지털 키의 핵심 기능이며, 이러한 기능을 Passive Entry & Passive Start (PEPS) 라고 부른다.

이어서 CCC 스펙을 이해하기 위한 다른 정의들도 살펴보자.

DEFINITIONS

• Vehicle: A vehicle implementing the Digital Key service
• Endpoint: Digital Key object in the applet
• Instance CA: Device OEM-controlled SE Root services
• Key Slot: Data field in the Digital Key structure to be referenced by the vehicle
• Slot identifier: Value stored in private mailbox to reference a key slot of a Digital Key
• Owner Pairing: Pairing of an owner device with a vehicle
• Shared Key: Digital Key shared with a friend device. It is used interchangeably with friend Digital Key

ARCHITECTURE

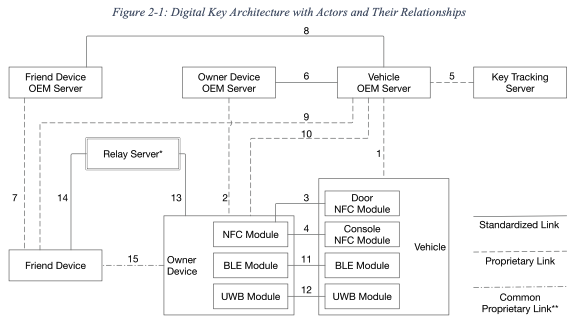

CCC Digital Key 의 아키텍처에서 Actor 간 통신 링크가 표기되어있다. 각 Link 의 의미는 다음과 같다.

표준 링크의 정보는 비표준 링크를 통해 전달될 수 있다.

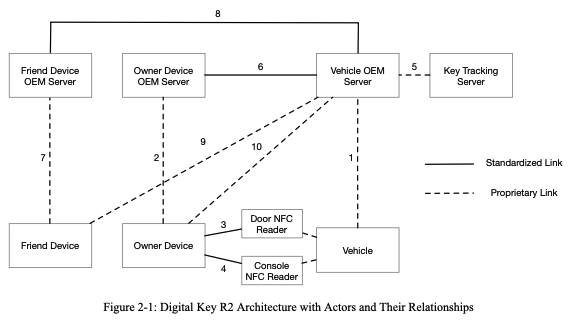

Digital Key Release 2 Architecture

차량은 NFC Readers 를 장착하고 있으며, 이는 디바이스와 통신하여 오너 페어링, 차량 잠금/잠금해제 및 엔진 시동을 수행한다.

Owner/Friend 디바이스는 Vehicle OEM Server 에서 정의한 인터페이스/프로토콜을 통해서 직접 통신할 수 있다.

Device OEM Server(스마트폰 제조사 서버)가 디지털키 애플릿(Secure Element 내부 디지털키 모듈, Wallet 내 secure applet 등을 의미)의 생명주기를 관리한다. 디바이스는 잃어버리거나 분실 당할 위험이 있기 때문에 Device OEM Server 는 suspend(폰 분실시 키 비활성화), restore(활성화), wipe(디지털키 영구 제거) 과 같은 기능을 제공할 수 있다.

Vehicle OEM Server 는 사용자 계정 관리, 차량 소유자 검증, 본인 인증 등을 담당한다.

Key Tracking Server(KTS) 는 차량에 발급된 모든 디지털키를 추적 관리하는 서버이다. 키 발급 및 관리, 조회에 대한 감사를 위한 목적이기도 하다.

Device OEM Server 끼리는 직접 연결되지 않는다. 즉, 삼성 서버와 애플 서버가 직접 통신하지 않는다. Owner Device 는 Digital Key 를 Friend Device 와 공유(via (2), (6), (7), (8))할 수 있다. Friend Device 는 공유 받은 키를 재공유할 수 없다.

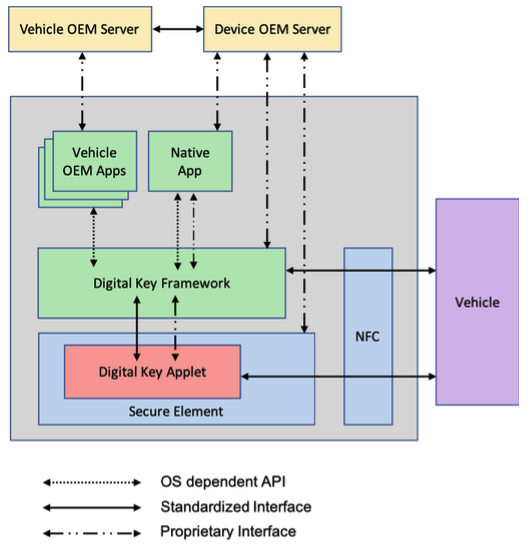

Device Functional Elements:

Actors

Vehicle

• Owner/Friend Device가 디지털 키 서비스에 적합한지 오너 페어링 허용 또는 오너 디바이스가 공유한 Friend Key 수락 전에 판단
• Key Tracking 이 필요한 경우, 오너 페어링 정보(오너 공개키, 디바이스 정보 등)를 KTS 에 제공하거나 KTS 가 수신했는지 검증
• 디바이스의 진위성(authenticity) 검증
• 유효한 디지털 키를 보유한 디바이스에 차량 접근 권한 부여. 차량이 요구하는 경우 이모빌라이저 토큰(immobilizer token) 으로 엔진 시동 허가
• 필요 시 오너 및 Friend 디지털 키 삭제를 위한 사용자 인터페이스 제공
• 보안 처리 및 저장 환경 제공

Vehicle NFC Readers

• 오너 디바이스와 오너 페어링 및 디지털 키 트랜잭션(잠금/해제, 엔진 시동 등) 수행
• Friend 디바이스와 디지털 키 트랜잭션 수행

Vehicle OEM Server

• 오너의 차량과 연결된 오너 계정 호스팅
• 디지털 키 서비스 구독 관리
• 공유된 디지털 키 구조에 서명. 비즈니스 정책 검증 및 키 추적 보장
• 차량이 온라인일 때, 공유된 Friend 디지털 키가 첫 Friend 트랜잭션에서 차량에 수락되도록 필요한 증명(attestation) 제공
• 디바이스에서 삭제된 디지털 키를 차량에서 종료
• 오프라인으로 수행된 디지털 키 종료에 대해 오너 디바이스와 동기화
• 차량과의 보안 채널 관리
• 페어링 비밀번호 생성 후 오너 디바이스와 차량에 제공
• 차량 공개키 서명
• Device OEM에 필요한 인증서 제공
• 오너 페어링 및 Friend 공유를 위해 Vehicle OEM 및 (선택적으로) Device OEM 공개키를 차량에 제공

Key Tracking Server

KTS 는 Vehicle OEM 이 관리하며, Vehicle OEM Server 와 데이터 분리(data separation) 를 유지해야 한다. 이는 프라이버시 보호를 위한 것이다.

책임:

• 추적된 디지털 키를 차량-디바이스에 매핑할 수 있도록 관련 데이터 기록

핵심 속성:

• 법률 또는 보험 목적, 또는 오너 디바이스 변경 시 Friend Key 정보 전송을 위해서만 데이터 조회 접근 허용
• Vehicle OEM Server 와의 데이터 분리 — 추적 데이터의 프라이버시 요건 충족

Devices

공통 책임:

• 디지털 키 애플릿을 실행하는 보안 처리 및 저장 환경(SE 또는 동등물) 포함
• 오너 디바이스와 Friend 디바이스 역할 모두 수행 가능
• 잠금/해제 및 엔진 시동을 위한 비접촉 트랜잭션 지원
• 설정 가능한 사용자 인증(예: 패스코드) 지원
• 오너 페어링 또는 Friend 디지털 키 수락 전 서비스 적격성 확인

Owner Device:

• 주요 기능 구현: 트랜잭션, 오너 페어링, 디지털 키 공유(전송자), 디지털 키 종료
• 오너 페어링 및 디지털 키 공유에 필요한 인증서 저장
• 공유 키 종료 시 차량(Vehicle OEM Server 경유)과 Friend 디바이스(Device OEM Server 및 Vehicle OEM Server 경유)에 종료 요청 전송

Friend Device:

• 주요 기능 구현: 트랜잭션, 디지털 키 공유(수신자), 키 종료
• 디지털 키 공유에 필요한 인증서 저장
• Vehicle OEM Server에 종료 증명(attestation) 전송

Device OEM Server

• 디지털 키 애플릿의 디지털 키 인스턴스 로드 및 설치 (필요 시)
• 디바이스에 필요한 인증서 제공 및 업데이트
• 분실 또는 도난 디바이스에서 디지털 키 기능 일시 비활성화 허용 (온라인 시)
• 분실 또는 도난 디바이스에서 디지털 키 초기화(wipe) 허용 (온라인 시)

Digital Key Release 3 Architecture

Architecture:

R2와 달리 R3 에는 차량과 디바이스에는 NFC Module 외에 BLE/UWB Module 이 추가되었다. BLE Module 은 Passive Entry 를 위해 BLE 통신을 지원하며, 원격 잠금/해제(RKE) 가 가능하다. UWB Module 은 물리적 거리 측정을 통한 보안 강화 목적으로, Secure Ranging 으로 차량-디바이스 간 정확한 거리 측정을 담당한다.

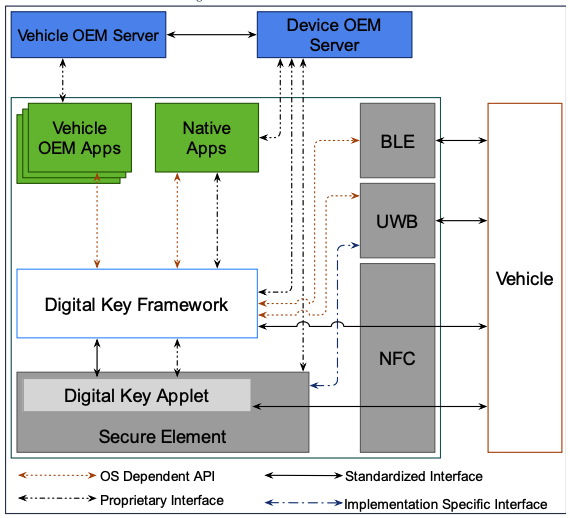

Device Functional Elements:

Actors

Vehicle Bluetooth LE Module

BLE 기반 무선 통신 인터페이스이며, Passive Entry 및 원격 기능을 지원한다.

• 오너 디바이스와 오너 페어링 및 디지털 키 트랜잭션(잠금/해제, 엔진 시동, RKE 등) 수행
• Friend 디바이스와 첫 Friend 트랜잭션 및 디지털 키 트랜잭션 수행
• Owner/Friend 디바이스와 UWB를 통한 보안 레인징 설정(setup) 통신
• Owner/Friend 디바이스와 원격(Remote) 트랜잭션 수행 — 디바이스가 온디맨드 기능(잠금/해제 등) 발동
• Owner/Friend 디바이스에 상태 변경 정보 알림(Notification) 전송
• Owner/Friend 디바이스와 3rd Party Vehicle OEM 애플리케이션 데이터 전송

Vehicle UWB Module

UWB 기반 보안 거리 측정 및 Passive Entry/Start 기능을 지원한다.

• Owner/Friend 디바이스와 보안 레인징(secure ranging) 수행 — 디바이스와 차량 간 거리를 안전하게 측정하여 Passive Entry 및 Passive Engine Start 기능 지원

Devices

Owner Device:

• R2 기능외에 새롭게 추가된 것은 Common Proprietary Link 를 통한 키 공유 제공

Friend Device:

• R2 기능외에 새롭게 추가된 것은 Common Proprietary Link 를 통한 키 공유 수락

Relay Server

서로 다른 OEM 간 키 공유를 위한 표준화된 통신 채널이다.

• 서로 다른 (또는 동일한) OEM의 두 디바이스 간 키 공유를 지원하는 표준화된 통신 채널 제공
• 키 공유 프로세스 중 디바이스에 정보를 전달하기 위한 푸시 알림 및 폴링 메커니즘 구현
• 어떤 엔티티든 구현 가능하며, CCC 승인 Relay Server 제공자 목록에 포함되어야 함

Relationships

Telematics Link

Telematics Link(1) 는 차량 제조사(OEM)가 관리하는 독자적(proprietary)이며, 신뢰할 수 있고(trusted), 기밀성이 보장되는(confidentiality-preserving) 통신 채널이다. 주요 기능은 다음과 같다.

• 차량에 Owner Pairing Verifier(오너 페어링 검증 정보) 및 추가 페어링 정보를 전달한다.
• 차량 공개키(Vehicle Public Key)에 대한 서명을 차량 OEM 의 인증기관(CA)으로 부터 획득한다.
  • 이 의미는 "이 차량이 진짜 OEM이 생산한 차량임을 암호학적으로 증명할 수 있도록 인증서를 발급받는다" 는 것을 의미한다.
  • 예를 들면 OEM CA 가 Sign(Vehicle Public Key) 를 수행한다. 실제로는 Certificate 를 만들때 VIN, Vehicle Public Key 등을 같이 넣어서 CA Private Key 로 서명한다. 이러한 방식으로 진행하게 되면 OEM Root CA -> Vehicle Certificate -> Vehicle Public Key 구조가 된다.
  • 이러한 방식으로 서명이 필요한 이유는 공격자가 가짜 차량 공개키를 만들어서 보낼 수도 있기 때문에 OEM이 인정한 진짜 차량을 구분하기 위해서는 PKI 에서 Public Key + OEM CA Signature 가 필요한 것이다.
• 차량 내 특정 디지털키를 삭제하기 위해 디지털키 종료(Termination) 정보를 차량으로 전달한다.
• 차량에서 디지털키가 삭제되었읆을 차량 OEM 서버에 통보하여, 해당 디지털키를 친구(Friend) 디바이스에서도 제거하도록 한다.
  • 이러한 매커니즘은 Acknowledgement 라고 볼 수 있을 것 같다.
  • e.g 오너가 공유 취소 -> 차량에서 키 삭제 -> OEM 서버 통보 -> Friend 휴대폰에서도 키 삭제

정리하면 Telematics Link 채널을 통해서 차량에 새로운 Owner Key 를 등록, 차량 공개키 인증, 디지털키 삭제, 공유키 회수, 발급된 키 추적(KTS 등록)이 가능하다.

Vehicle OEM Server to KTS

Vehicle OEM Server to KTS(5) 는 차량 OEM 서버가 KTS 에 다음과 같은 키 추적(Key Tracking) 정보를 제공한다.

• Owner 디바이스 및 Friend 디바이스의 공개키
• 디지털키를 호스팅하고 있는 Instance CA 식별자(Instance CA Identifier)
  • 여기서 호스팅은 해당 디지털키를 저장·관리하는 Secure Element 또는 Wallet 환경을 의미한다.

즉, KTS 는 "이 공개키가 어느 Device OEM의 신뢰 체인(Instance CA)에 속해 있는지" 를 함께 관리한다. 따라서, 차량 OEM 서버가 KTS에 "어떤 디바이스가 이 차량의 디지털키를 가지고 있는지"와 "그 디바이스가 어느 인증 체인(Instance CA)에 속하는지"를 등록하여, 디지털키의 발급·공유·회수·삭제를 추적 관리한다.

STRUCTURE

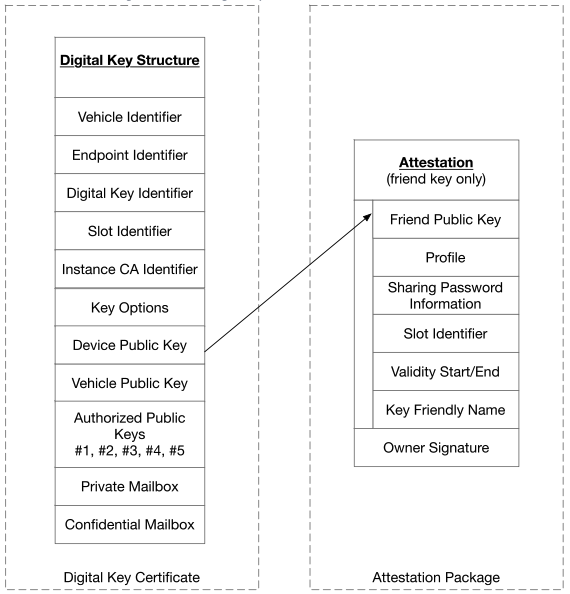

Digital Key Structure:

디지털키 구조는 Applet Instance 에 저장되며, public/private key pair 를 포함한다. 또한 private mailbox, confidential mailbox 등으로 구성된다.

Owner Digital Key 는 Digital Key Structure 로만 구성된다. 반면 Friend Digital Key 는 자격증명(Attestation) 이 포함된다.

Vehicle Identifier:

• VIN 과 별도로 존재하는 디지털키 시스템 전용 차량 식별자이며, 차량이 NFC/BLE/UWB 통신 시 이를 전송하면 스마트폰이 해당 차량에 맞는 디지털키를 선택하여 인증을 수행하는데 사용된다.

Endpoint Identifier:

• Endpoint 는 디지털키를 실제로 보유하는 디바이스(스마트폰, 스마트워치 등)를 의미한다. 각 디바이스는 하나의 Endpoint 이다.
• 이 식별자는 디지털키 인증서(Digital Key Certificate)의 Subject 필드에 반영되며, 해당 인증서는 "Digital Key Endpoint Certificate" 라고 부른다.

Digital Key Identifier(KeyID):

• Digital Key Identifier 는 KeyID 라고도 하며 차량 OEM 서버 시스템 내에서 특정 디지털키를 식별하기 위해 사용된다.
• 디지털키 식별자는 각 차량 OEM 내에서 유일해야한다.
• X.509 인증서 정의에 따라 이를 "Subject Key Identifier" 라고 부르기도 한다.
• 이 값은 디바이스 공개키(Device Public Key)에 대해 계산된 SHA-1 해시값이다.
  • 디지털키 생태계의 모든 인증서는 인터넷 표준인 X.509를 사용하고, ECC P-256 공개키를 사용하며, 운영 환경과 테스트 환경을 인증서 수준에서 명확히 구분해야 한다.
  • 즉, 디지털키 시스템은 HTTPS/TLS에서 수십 년간 검증된 PKI(X.509) 구조를 차량과 스마트폰 인증에 그대로 적용한 것이다.

Slot Identifier:

• 차량이 부여하는 차량 내부 키 저장 위치 식별자이다.
• Slot Identifier(슬롯 식별자)는 차량이 오너 디바이스에 제공하는 값으로, 차량 내부에서 사용중인 키를 식별하기 위해 사용된다.
• 이 값은 NFC/BLE/UWB 등의 비접촉(Contactless) 통신 과정에서 전송된다.
• 키를 공유할 때는 오너 디바이스 또는 차량 OEM 서버가 친구 디바이스에게 Slot Identifier 를 제공하며, 친구용 디지털키 생성 및 필요 시 관련 Immobilizer Token 식별에 사용된다.
  • 예를 들면 차량 내부가 아래 처럼 관리될 수 있다.
    • Slot 1 → Owner Key
    • Slot 2 → Wife Key
    • Slot 3 → Friend Key
    • Slot 4 → Empty

Instance CA Identifier:

• 해당 디지털키를 서명한 Instance CA 를 식별하기 위한 값이다.

Key Options:

• 디지털키가 사용할 수 있는 인증 방식(Fast, Standard, Wired 등)을 정의하며, 문 열기·시동과 같은 접근 권한(Access Rights) 과는 별개의 개념이다.

Authorized Public Keys:

• Authorized Public Keys 는 차량이 제공하는 공개키 이며 키 공유시 Friend Public Key 를 검증하는 체인의 루트로 사용된다.
• R3 에서는 단 하나의 Authorized Public Keys 만 포함해야 한다.
• 추가 Authorized Public Keys 사용은 향후 버전에서 활용될 수 있다.

OWNER PAIRING

디지털키 오너 페어링(Owner Pairing)이란 특정 디바이스(e.g 스마트폰)를 해당 차량의 최초 소유자(Owner) 디지털키로 등록하고, 차량과 스마트폰 사이에 신뢰 관계(Trust Relationship)를 수립하는 과정을 의미한다.

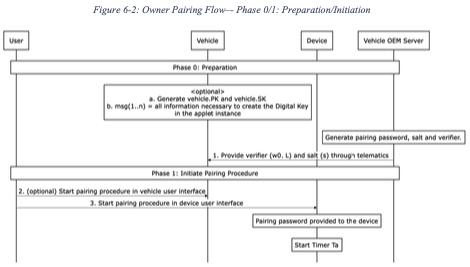

Phase 0/1: Preparation, Provisioning/Initiate

Phase0: Preparation, Provisioning

Phase0 은 Device Preparation 및 Vehicle Provisioning 단계이다.

Device Preparation 단계에서는 디바이스는 아래 전제조건이 필수이다.

• Digital Key Applet이 SE에 설치 완료
• Vehicle OEM별 Instance CA가 생성 완료
• Digital Key Framework에 Vehicle OEM 파트너 목록 업데이트 완료
• Instance CA Certificate 획득 완료

Vehicle Provisioning 단계에서는 password(8자리 숫자 비밀번호), salt, verifier 를 생성하고 이 값을 차량으로 전달한다. 이 과정은 디지털키 시스템의 아주 중요한 보안 설계 원칙이다.

디지털키 시스템은 오너페어링, Lock/UnLock 과 같은 기능을 완전히 오프라인 상태에서도 수행 가능하도록 설계 되었다. (규제 또는 비지니스 제약으로 인한 경우에는 온라인 연결을 위한 컴포넌트를 시스템에 추가할 수 있다.) 즉, 지하 주차장, 오지 등 네트워크 연결이 불가능한 환경에서도 페어링이 가능하다는 뜻이다.

핵심 매커니즘은 Verifier Provisioning 이다. 즉, Vehicle OEM Server 가 verifier(w0, L)와 salt(s)를 차량 출하 전 또는 네트워크 가능 시점에 프로비저닝하여 오프라인 페어링을 보장하게 된다.

추가적으로 Vehicle Provisioning 단계에서 PKI 인증서 배포 가 추가될 수 있다.

PKI 인증서 배포 예시:

• 차량(Vehicle)이 공개키/개인키 쌍 생성
• 차량이 자신의 공개키와 식별 정보를 담아 CSR 생성
• CSR(Certificate Signing Request)을 CA(Certificate Authority)에 전달
• CA가 CSR을 검증
• CA가 공개키에 서명하여 인증서(Certificate) 발급
• 차량은 발급받은 인증서 사용

여기서 CSR은 차량이 자신의 Vehicle Public Key Certificate를 발급받기 위해 제출하는 인증서 서명 요청 데이터라고 이해하면 된다.

Phase1: Initiate

Phase1 은 페어링을 개시하는 단계이다.

차량 측:

• 사용자가 차량을 페어링 모드로 설정 (예: 키폽 존재 등 적절한 precondition 충족)
• 또는 오너 디바이스가 성공적으로 페어링될 때까지 Console NFC Reader에서 Framework AID 선택 시도

디바이스 측:

• Vehicle OEM 앱을 통해 API로 비밀번호 수신, 사용자 직접 입력, 또는 URL(Section 6.3.7)을 통해 수신
• 비밀번호 입력 대기 중 NFC 인터페이스를 비활성화 -> 디바이스 움직임에 의한 불필요한 폴링/재시작 방지

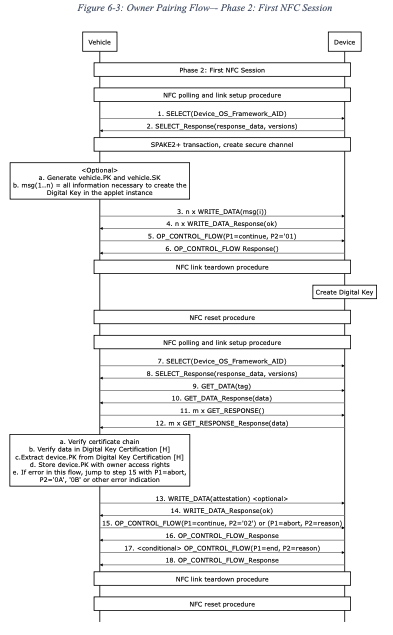

Phase2: First NFC Session

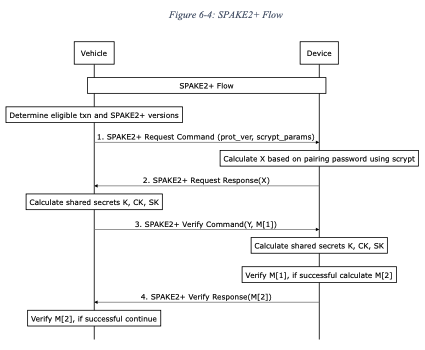

SPAKE2+는 차량과 장치 간의 안전한 채널을 설정하는 데 사용되는 대칭 세션 키 쌍을 생성한다.

두 번째 NFC 트랜잭션이 시작되기 전에 장치는 장치 키를 생성한다.

두 번째 NFC 거래에서 차량은 장치에서 키 생성 데이터를 읽고 이를 확인한 후 성공하면 장치 공개 키를 저장한다.

NFC 리셋 절차는 각 거래가 끝날 때마다 수행된다.

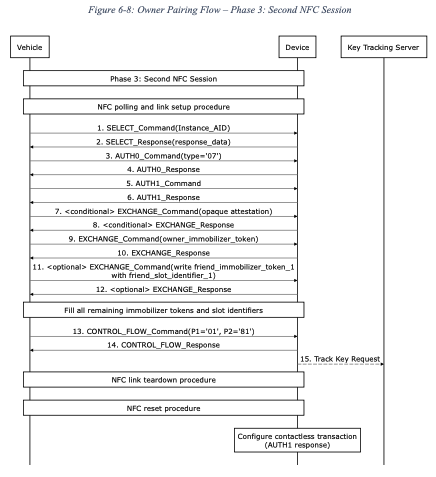

Phase3: Second NFC Session

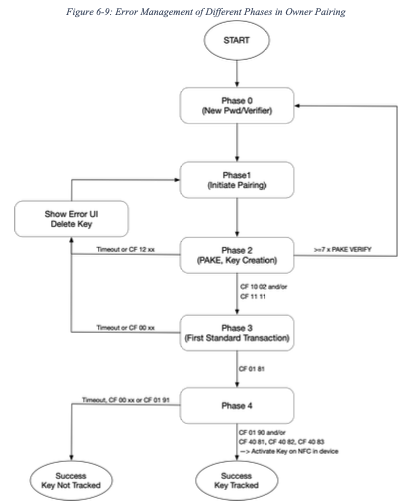

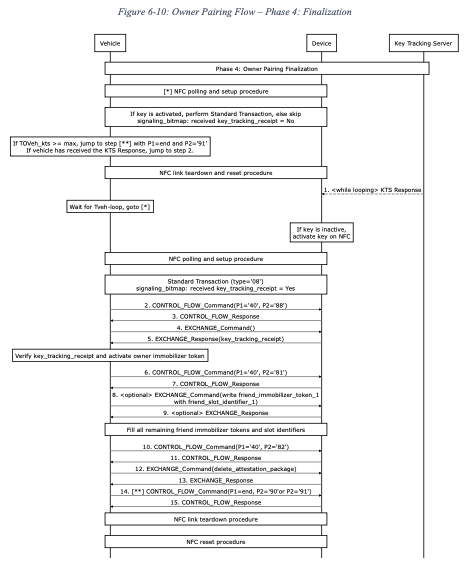

Error Management

Verifier Provisioning for Offline First

Spec (Section 2.1, line 3386-3389): "The system is designed to work fully offline (i.e., no server connection is needed for a vehicle or a device) for all relevant features at the time of execution, such as the owner pairing or lock/unlock vehicle using the Digital Key. Where regulatory or business constraints require online connections, these can be added to the system."

CCC Digital Key 시스템의 가장 근본적인 설계 원칙은 Offline-First 이다. 차량과 디바이스가 수행하는 모든 핵심 기능(Owner Pairing, Lock/Unlock, Engine Start)은 서버 연결 없이 동작해야 한다.

이 원칙이 존재하는 이유:

• 물리적 환경: 지하 주차장, 오지, 터널 등 네트워크 연결이 불가능한 환경에서도 차문을 열고 시동을 걸 수 있어야 한다
• 안전(Safety): 네트워크 장애가 차량 접근을 차단해서는 안 된다. 서버 다운 = 차문 잠김은 허용할 수 없는 시나리오이다
• 지연(Latency): 차문 잠금/해제는 밀리초 단위의 반응성이 요구된다. 서버 라운드트립(수백ms~수초)은 UX를 심각하게 저하시킨다

Verifier Provisioning 이 어떻게 Offline Owner Pairing 을 가능하게 하는지 살펴보자.

Owner Pairing 은 비밀번호 기반 인증이다. 즉, 차량과 디바이스는 SPAKE2+ 프로토콜로 상호 인증한다. 이 프로토콜은 비밀번호를 기반으로 동작한다. 따라서 다음과 같은 질문을 할 수 있다.

"비밀번호는 Vehicle OEM Server 가 생성하는데, Owner Pairing 시점에 서버 없이 어떻게 비밀번호 기반 인증이 가능한가?"

해법은 사전 프로비저닝이다. Vehicle OEM Server 는 Owner Pairing 이 발생하기 전에 다음을 수행한다.

[Verifier 생성 과정 - Vehicle OEM Server(Digital Key Server)]

1. pwd 생성: 8자리 숫자 비밀번호 (UTF-8, "0"-"9")
2. salt(s) 생성: 16바이트 랜덤
3. Scrypt 실행:
   z = Scrypt(pwd, s, Nscrypt, r, p, 80)  // 80바이트 출력
   z0 = z[0:40], z1 = z[40:80]
4. Verifier 계산:
   w0 = z0 mod p (NIST P-256 order)
   w1 = z1 mod p
   L  = w1 * G   // EC 스칼라 곱, 65바이트 비압축 포인트
5. 전달:
   - 차량에 전달: {s, w0, L, Scrypt 파라미터}  ← Telematics Link
   - 사용자에 전달: pwd                         ← Vehicle OEM App
6. 즉시 삭제:
   - pwd: 서버 메모리에서 즉시 삭제
   - w1:  L 계산 후 즉시 삭제

핵심은 차량은 w0 와 L 만 보유한다. pwd 나 w1 은 보유하지 않는다. 디바이스는 pwd 만 보유한다. 양측 모두 상대방의 비밀을 직접 보유하지 않으면서 SPAKE2+ 를 통해 상호 인증할 수 있다.

Owner Pairing의 5개 Phase에서 서버 연결이 필요한 시점을 분석하면:

Phase 2,3 가 핵심이다. SPAKE2+ 인증, 보안 채널 수립, 키 생성 데이터 전송, 인증서 체인 교환 — Owner Pairing 의 가장 중요한 단계가 모두 서버 없이 수행된다.

이것이 가능한 이유는 Phase 0에서 모든 필요한 데이터가 사전 전달되었기 때문이다:

[Phase 0에서 사전 전달되는 데이터]

Vehicle OEM Server --> 차량 (Telematics Link):
  1. Verifier: {s, w0, L, Scrypt 파라미터}     ← SPAKE2+ 인증에 사용
  2. Vehicle Public Key Certificate [K]          ← 디바이스가 차량을 검증
  3. Device OEM CA Certificate [F]               ← 차량이 디바이스를 검증
  4. Vehicle OEM CA Certificate [J]              ← Trust Anchor

Vehicle OEM Server --> 사용자/디바이스 (App/URL):
  5. pwd (8자리)                                 ← SPAKE2+ 인증에 사용

이 5가지가 전달되면, Phase 2는 완전히 오프라인으로 동작한다.

CERTIFICATE

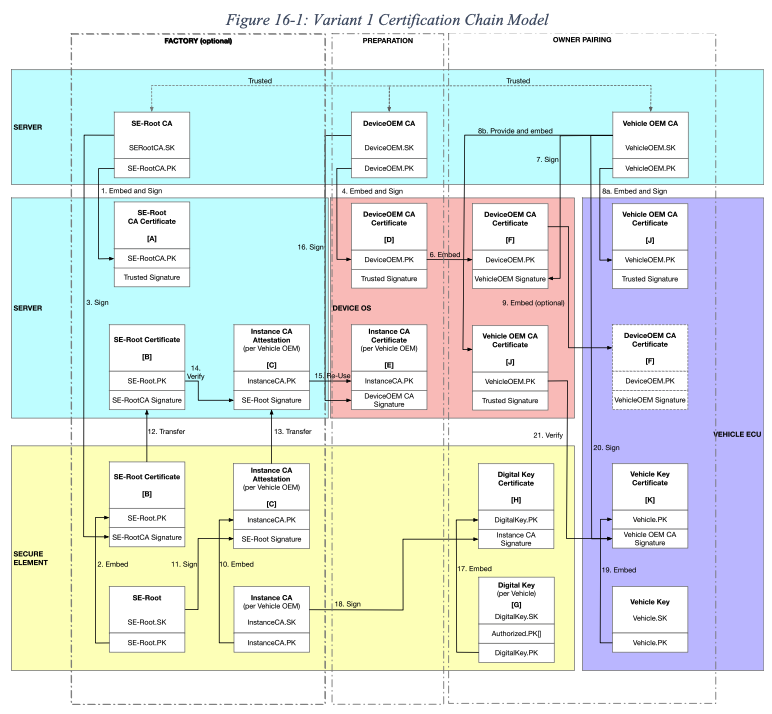

Variant1 - SE root of trust based on CASD:

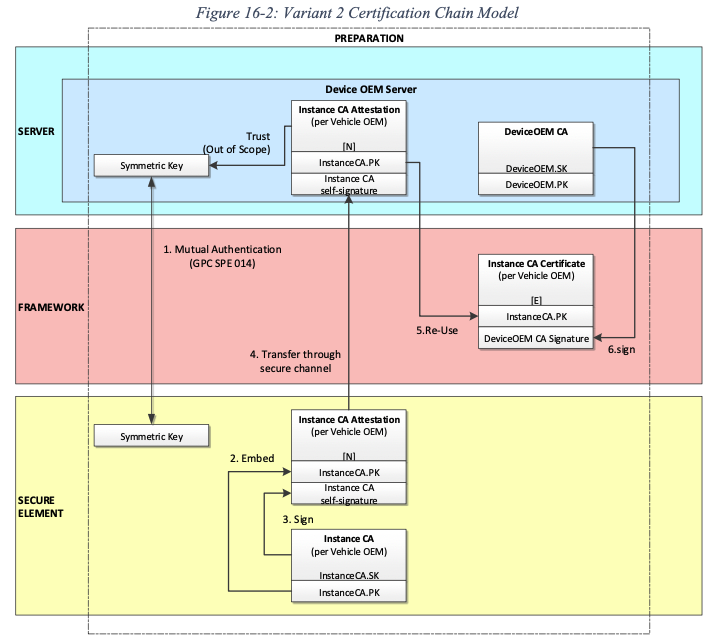

Variant2 - SE root of trust based on DK applet associated security domain:

SECURITY

SPAKE2+

SPAKE2+ Flow:

Diagram:

Vehicle OEM Server          Device (Phone)              Vehicle (Car)
       |                        |                           |
       | pwd ------------------>|                           |
       | {s, w0, L} -------------------------------------->|  (사전 프로비저닝)
       |                        |                           |
       |                        |                           |  y <- Random
       |                        |                           |  Y = y*G + w0*N
       |                        |<-- SPAKE2+ REQUEST ------|  (Scrypt params)
       |                        |                           |
       |                        | Scrypt(pwd,s) -> w0, w1   |
       |                        | x <- Random               |
       |                        | X = x*G + w0*M            |
       |                        |--- SPAKE2+ RESPONSE ---->|  (X)
       |                        |                           |
       |                        |                           |  Z = y*(X-w0*M)
       |                        |                           |  V = y*L
       |                        |                           |  K = SHA-256(...)
       |                        |                           |  CK, SK 분할
       |                        |                           |  M[1] = CMAC(K1, X)
       |                        |                           |
       |                        |<-- SPAKE2+ VERIFY -------|  (Y, M[1])
       |                        |                           |
       |                        | Z = x*(Y-w0*N)            |
       |                        | V = w1*(Y-w0*N)           |
       |                        | K = SHA-256(...)          |
       |                        | CK, SK 분할                |
       |                        | M[1] 검증 성공              |
       |                        | M[2] = CMAC(K2, Y)        |
       |                        |--- VERIFY Response ------>|  (M[2])
       |                        |                           |
       |                        |    M[2] 검증 성공           |
       |                        |                           |
       |                        |==== SCP03 보안 채널 수립 ====|
       |                        |                           |
       |                        |<== 인증서/키 데이터 교환 ==>   |

차량과 스마트폰이 처음 만나서 디지털 키를 설정하는 순간을 생각해 보자. 이 두 장치는 서로를 전혀 모른다. 공유된 인증서도 없고, 사전에 합의된 암호 키도 없다. 유일하게 공유할 수 있는 것은 사용자가 입력하는 8자리 숫자 비밀번호뿐이다.

이 상황에서 안전한 통신 채널을 수립하려면 어떻게 해야 하는가?

Naive Approach: Plain Diffie-Hellman

가장 먼저 떠오르는 것은 Diffie-Hellman Key Exchange 이다. 양측이 임시 키 쌍을 생성하고, 공개키를 교환하여 공유 비밀을 유도한다.

Alice                          Bob
  |   a <- random              |   b <- random
  |   A = a * G                |   B = b * G
  |                            |
  |--- A ---------------------->|
  |<--------------------- B ---|
  |                            |
  |   S = a * B = a*b*G        |   S = b * A = b*a*G

문제는 명확하다. DH는 인증(authentication)을 제공하지 않는다. 공격자가 중간에 끼어들어 양측 모두와 별도의 DH를 수행하면(MITM Attack), 양측은 공격자와 각각 다른 세션 키를 공유하게 된다. 비밀번호가 있어도 이를 어떻게 안전하게 활용할 것인지가 핵심 문제이다.

단순하게 비밀번호를 직접 전송하여 검증하면? 도청자(eavesdropper)가 비밀번호를 탈취한다. 비밀번호의 해시를 전송하면? 해시 자체가 인증 토큰이 되어 Replay Attack에 취약하다.

비밀번호를 한 번도 전송하지 않으면서, "같은 비밀번호를 알고 있다"는 사실만 증명하는 프로토콜이 필요하다. 이것이 PAKE(Password-Authenticated Key Exchange)의 존재 이유이다.

Balanced PAKE vs Augmented PAKE

PAKE 프로토콜은 두 가지 카테고리로 나뉜다.

Balanced PAKE:

양측이 동일한 비밀(비밀번호 또는 동등물)을 보유한다. 서버가 침해되면 공격자가 해당 데이터로 즉시 클라이언트를 위장할 수 있다.

Augmented PAKE:

서버가 비밀번호의 Verifier만 저장한다. CCC Digital Key에서 차량(서버)은 w0와 L만 보유하며, 비밀번호 pwd나 w1은 절대 보유하지 않는다. 차량이 해킹되어 w0, L이 노출되더라도:

• w0에서 비밀번호를 역산하려면 Scrypt 역연산이 필요하다 (memory-hard 일방향 함수)
• L에서 w1을 역산하려면 ECDLP(Elliptic Curve Discrete Logarithm Problem) 를 풀어야 한다 (계산 불가능)
• w0만으로 클라이언트를 위장할 수 없다. K 유도에 V가 포함되고, V 계산에 w1이 필요하기 때문이다

CCC Digital Key가 Augmented PAKE를 선택한 이유는 차량의 운영 환경에서 비롯된다. 차량은 물리적으로 접근 가능한 장치이며, ECU(Electronic Control Unit)에 대한 물리적 공격(side-channel attack, fault injection 등)의 위험이 상존한다. 서버 침해 시에도 비밀번호가 직접 노출되지 않는 Augmented PAKE는 이러한 위협 모델에 적합한 선택이다.

Why SPAKE2+ over Other PAKE Protocols

PAKE 프로토콜은 다양하다. TLS-SRP, EAP-PWD, OPAQUE 등이 존재한다. CCC가 SPAKE2+를 선택한 배경을 추론하면 다음과 같다.

SPAKE2+의 핵심 장점은 프로토콜의 단순성이다. 2회의 메시지 교환(REQUEST + VERIFY)만으로 상호 인증과 키 합의가 완료된다. 이는 NFC 트랜잭션의 시간 제약(수백 ms)과 Secure Element(SE)의 제한된 연산 자원에 잘 맞는다.

Usecase

SPAKE2+의 가장 대표적인 실무 적용 사례가 CCC Digital Key Owner Pairing이다.

Spec - The Vehicle OEM Server should generate the password and provision the necessary elements (w0, L; see 18.1.2) into the vehicle well before start of the owner pairing, so that pairing is possible even when the vehicle is offline at the moment of owner pairing.

The password pwd should be provided to the owner through the Vehicle OEM account, protected by the login credentials known only by the owner. The password is UTF-8 encoded and should be passed into the scrypt function in this coding.

Vehicle OEM Server           사용자 스마트폰           차량
     |                           |                     |
     | pwd 생성 + Verifier 계산    |                     |
     |                           |                     |
     |--- pwd ------------------>|                     |
     |--- {s, w0, L} ------------------------------>   |  (사전 프로비저닝)
     |                           |                     |
     |          (시간 경과... 차량이 오프라인일 수 있음)       |
     |                           |                     |
     |                           |<== SPAKE2+ ========>|  (NFC/BLE)
     |                           |   상호 인증 완료       |
     |                           |   보안 채널 수립       |
     |                           |                     |
     |                           |<== 인증서 교환 ======> |
     |                           |   Digital Key 생성   |

이 시나리오의 핵심 제약은 Offline-First 설계이다. 차량은 지하 주차장, 오지 등 네트워크 연결이 불가능한 환경에서도 동작해야 한다. Vehicle OEM Server 가 Verifier 를 사전에 차량에 프로비저닝(pre-provisioning)하기 때문에, SPAKE2+ 실행 시점에는 서버 연결이 필요 없다.

보안 채널 수립 방식은 크게 두 계열로 나뉜다.

• Password 기반
  • Password > PAKE > Secure Channel
• Public Key 기반
  • Public Key > ECDH/TLS > Secure Channel

Cryptographic Algorithms

CCC Digital Key가 SPAKE2+ 구현에서 선택한 암호화 알고리즘 각각의 이유를 분석한다.

Elliptic Curve: NIST P-256

NIST P-256 (SECP256r1, prime256v1)은 128비트 보안 강도(security level)를 제공하는 타원 곡선이다.

선택 이유:

• Secure Element 지원: 대부분의 스마트카드/SE 칩(NXP, Infineon, Samsung 등)이 하드웨어 레벨에서 P-256을 지원한다. Curve25519 같은 대안은 SE 하드웨어 지원이 제한적이다
• 표준 호환성: X.509 인증서의 ECDSA with SHA-256, GlobalPlatform SCP03 등 CCC가 의존하는 표준들이 P-256을 기본으로 사용한다
• 보안 강도: 128비트 보안 강도는 현재 시점에서 충분하며, 차량 디지털 키의 예상 수명(10-15년)에 적합하다

KDF: Scrypt

8자리 숫자 비밀번호의 검색 공간은 10^8(1억)에 불과하다. 비밀번호에서 타원곡선 스칼라를 유도하는 KDF가 충분히 느려야 brute-force 공격 비용이 비현실적이 된다.

CCC 스펙에서 Scrypt 파라미터는 다음과 같다:

References

• Digital Key Technical Specification / Car Connectivity Consortium
